試片法測量管地電位
來源：山東奧科防腐工程有限公司 時間：2016-11-18 16:06:06 閱讀量：0

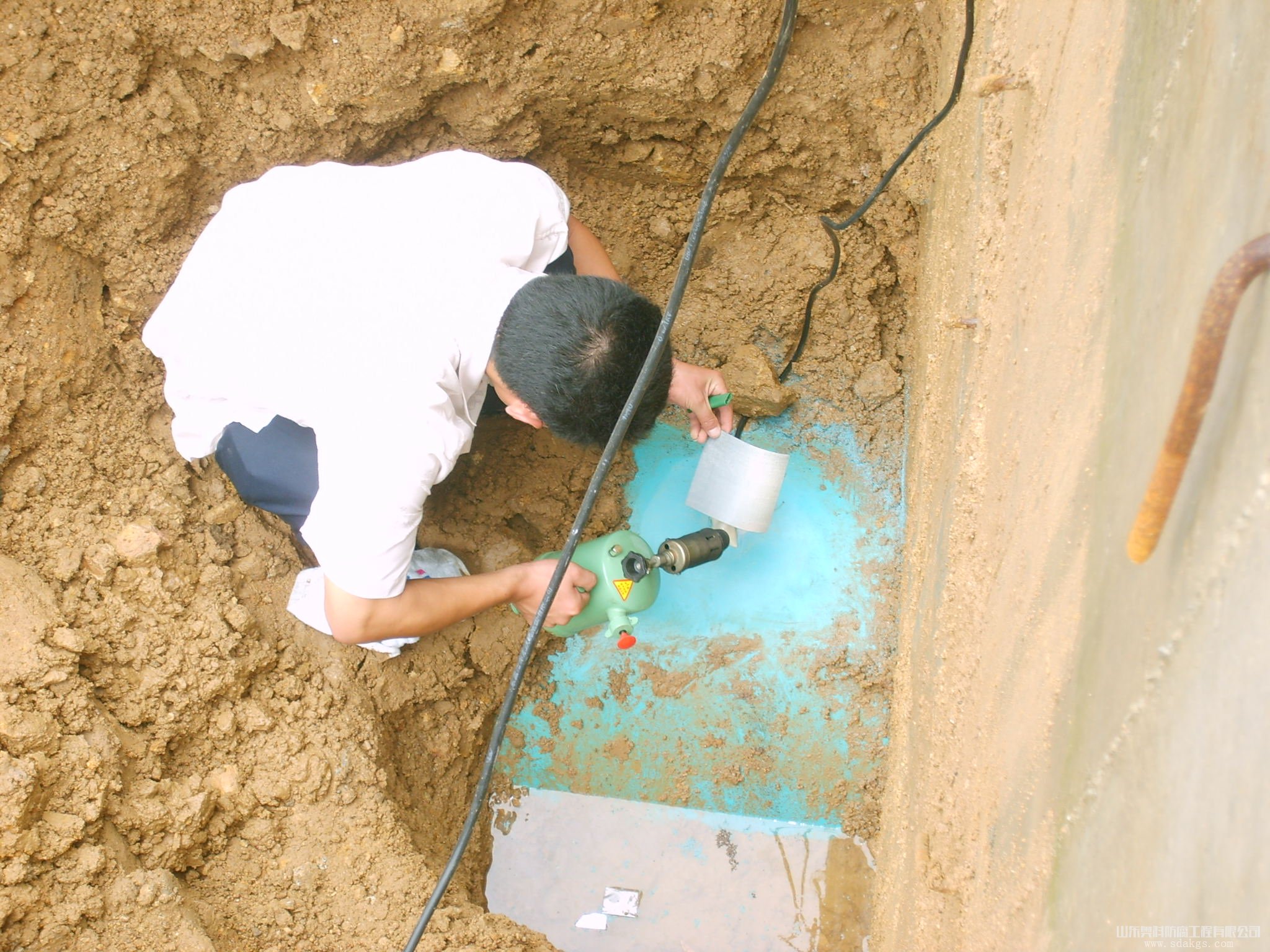

一、測量原理
為了測量到防腐層缺陷點處的保護電位，我們用試片來模擬管道防腐層缺陷點。該試片平時通過測試樁與管道連接，得到同樣的陰極保護。測量時，瞬時從管道上斷開，這樣，就可以測量到試片的斷電電位而不需要對管道上的所有電源進行中斷。試片的電位就是同一位置，同樣大小的管道防腐層缺陷點處的保護電位。該方法同時消除了雜散電流、長線電流等各種干擾因素的影響，可也得到較為準確的保護電位。
二、測量方法
1.試片法斷電電位測量有兩種形式，一種是將參比電極與試片組裝在一起，稱為極化探頭；另一種是將試片固定在參比管上，利用便攜式參比電極進行測量，稱為參比管試片法。當使用試片時，參比電極中的電解液會逐漸滲漏直至參比電極失效，同時，滲漏出來的電解液會改變試片所處環境，當硫酸銅電解液與試片接觸時，會發生置換反應，試片表面被銅覆蓋，改變了其極化特性，參比電極電位漂移時也不易察覺。采用參比管，由于參比管的屏蔽作用，利用便攜式參比電極在地表就可以進行測量，避免漏液帶來的問題。
2.試片面積的選擇，試片的面積根據防腐層類型、施工質量、管道所處環境及建設年限確定，試片的面積一般在6.5～50cm2之間。如果試片面積太小，它與土壤的接觸電阻和管道涂層缺陷處差異過大，腐蝕特性也會不同。如果試片電位測量說明該點保護滿足規范要求，只代表管道上涂層缺陷點面積小于試片面積的漏點滿足保護要求，不說明涂層缺陷點面積大于試片面積的涂層缺陷點保護是否充分。
3.試片的埋深及回填狀態與管道相同。在測量之前，應確認陰極保護運行正常，試片與管道已連通，管道和試片充分極化。測量中，將直流數字電壓表的正極接試片，負極接硫酸銅參比電極。測量并記錄試片的通電電位。
4.將試片與管道斷開，立即測量并記錄試片的斷電電位。所測得的斷電電位，代表埋設點附近與試片同等面積防腐層缺陷點處的極化電位。所測量的試片斷電電位和把參比電極放置到管道正上方測量到的斷電電位會有所不同，因為當參比電極位于管道正上方時，所測量到的斷電電位是附近所有防腐層缺陷點斷電電位的綜合值，而試片斷電電位代表的是某一位置，同樣大小的一個防腐層缺陷點的電位。
5.試片的通電電位與參比電極位于防腐層漏點正上方時測得的通電電位類似。由于試片與管道在電位讀數中所占的比例難以分析，因此，該值不宜作為評判管地電位的依據。
試片要選用與管道類似的鋼材，鋼材的含碳量或強度對其腐蝕特性影響不大。因此，試片材質不必和管材完全一樣。
?
